Aktuatory robotów humanoidalnych — QDD, harmonic drive i dlaczego to decyduje o cenie

Cztery architektury napędu przegubów

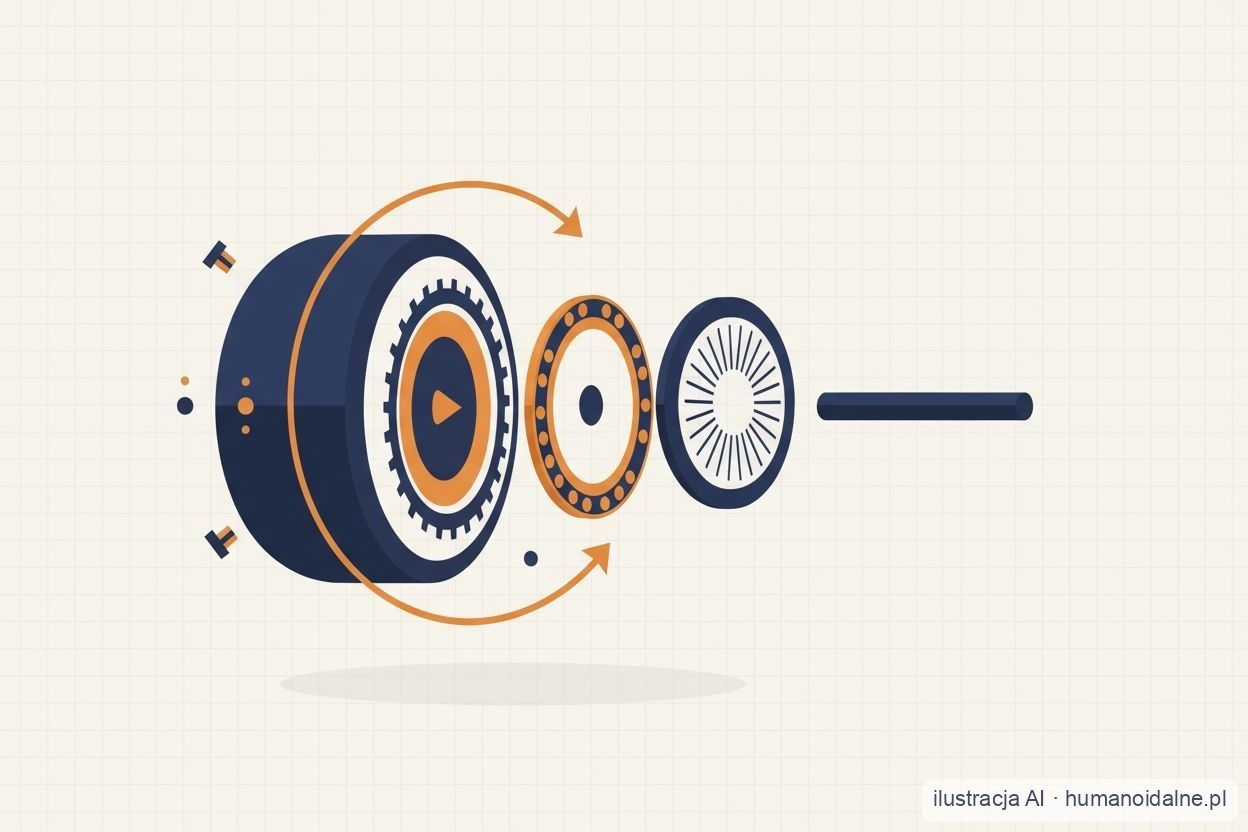

Przegub robota humanoidalnego to kompletny moduł: silnik elektryczny, przekładnia, enkoder (coraz częściej podwójny) i sterownik mocy. Pełnowymiarowy humanoid potrzebuje 28-44 takich modułów zależnie od liczby stopni swobody — i to ich architektura, a nie oprogramowanie, w największym stopniu różnicuje ceny robotów.

Quasi-direct drive (QDD) odwraca klasyczny układ „mały silnik + duża przekładnia”: silnik o wysokiej gęstości momentu pracuje z przekładnią planetarną o niskim przełożeniu. Efekt to niska inercja, podatność na siły zewnętrzne (backdrivability) i sprawność 95-98%. Architekturę spopularyzował MIT Mini Cheetah (zaprezentowany publicznie w 2019 r.), a na jej przemysłową skalę postawiło Unitree — według analizy SemiAnalysis był to kluczowy zakład tej firmy.

Przekładnia falowa (harmonic drive, strain wave) daje wysokie przełożenie i niemal zerowy luz, ale jest droga i trudna w produkcji: proces obejmuje około 13 etapów, w tym wielogodzinną obróbkę cieplną i szlifowanie w tolerancjach mikronowych. Sprawność jest niższa (85-90%), za to precyzja pozycjonowania wyższa — to standard przemysłowych ramion i części humanoidów.

Trzecia droga to aktuatory liniowe ze śrubami rolkowymi (planetary roller screw). Tesla pokazała korpus Optimusa z 28 aktuatorami strukturalnymi — 14 obrotowymi (20-180 N·m) i 14 liniowymi o sile 500-8 000 N; sama śruba rolkowa odpowiada za ok. 64% kosztu aktuatora liniowego. Optimus to jednak program zamknięty — tej architektury nie da się dziś kupić ani niezależnie zweryfikować.

Moment obrotowy: od 60 do 450 N·m w humanoidach kroczących z naszej bazy

Rozstrzał deklarowanych momentów jest ogromny. Booster K1 podaje maksymalnie 60 N·m, Unitree G1 — 90 N·m w kolanie (120 N·m w wersji EDU), EngineAI PM01 ma autorski silnik Q90H o 145 N·m i gęstości momentu 130 N·m/kg, Unitree H1 — ok. 360 N·m w kolanie przy gęstości 189 N·m/kg, a EngineAI T800 deklaruje do 450 N·m z aktywnym chłodzeniem przegubów nóg.

Gęstość momentu (N·m/kg) mówi więcej niż sam moment: cięższy aktuator to cięższa noga, która sama potrzebuje więcej momentu, by się poruszać. Uwaga na słowo „maksymalny” — to wartości szczytowe, utrzymywane sekundy. Moment ciągły, którego karty katalogowe zwykle nie podają, bywa kilkukrotnie niższy i to on decyduje o realnym udźwigu i czasie pracy.

Stopnie swobody (DoF): jak czytać tę liczbę

Wśród 10 humanoidów kroczących porównywanych w tym przewodniku liczba DoF biegnie od 20 (Unitree R1 w wersji AIR) do 46 (EngineAI T800 Max), a Fourier GR-3 z opcjonalnymi 12-DoF dłońmi ma do 55 aktuatorów. Typowy rozkład pełnowymiarowego humanoida: noga 5-6 DoF, ramię 4-7, talia 1-3, głowa 0-2, dłoń zręcznościowa 6-12 na sztukę.

Ta sama nazwa modelu może oznaczać różne liczby. Unitree G1 ma 23 DoF w wersji podstawowej i 23-43 w EDU — dłonie Dex3-1 dodają po 7 DoF, opcjonalne nadgarstki po 2. Booster T1 rośnie z 23 do 41 DoF po dokupieniu dłoni zręcznościowych. Zestawiając modele w porównywarce, sprawdzaj, czy podana liczba obejmuje dłonie — to one najbardziej pompują wynik.

Więcej DoF nie znaczy automatycznie „lepszy”: każdy dodatkowy przegub to koszt, masa, pobór energii i kolejny punkt awarii. W edukacji 22-25 DoF w zupełności wystarcza, a dłonie zręcznościowe mają sens głównie w badaniach nad manipulacją.

Dlaczego aktuatory to około połowa kosztu budowy robota

BofA Global Research prognozuje, że w 2030 r. aktuatory liniowe (27% BOM) i obrotowe (24%) będą stanowić razem 51% kosztu materiałowego humanoida — więcej niż jednostka sterująca i wszystkie sensory łącznie (ok. 14%). Dłonie zręcznościowe to kolejne 19%. Hyundai Mobis, przyszły dostawca aktuatorów do elektrycznego Atlasa Boston Dynamics, szacuje udział aktuatorów na ok. 60% kosztu materiałowego.

Teardown Optimusa Gen 2 według Morgan Stanley pokazuje to samo z innej strony: przy koszcie budowy ok. 55 000 USD nogi to ok. 21 000 USD (38,6%), a dłonie ok. 9 500 USD (17,2%). Ten sam bank szacuje, że kompletny humanoid kosztował w 2024 r. ok. 200 000 USD, a do 2028 r. cena spadnie do ok. 150 000 USD; struktura BOM podpowiada, że kluczem będzie potanienie napędów.

Wybór QDD zamiast przekładni falowej to według SemiAnalysis oszczędność do 80% na aktuatorze przy wyższej sprawności. Niskoprzełożeniowe przekładnie planetarne są zwykłym towarem przemysłowym dostępnym u wielu dostawców — to jeden z powodów, dla których oparty na nich G1 kosztuje w Polsce 94 050 zł; skala i moment robią resztę różnicy w cenach większych maszyn. Pełne zestawienie cen prowadzimy w indeksie cen.

Przegrzewanie i serwisowalność: czego nie ma w kartach katalogowych

Najlepszym publicznym testem pracy ciągłej pozostaje półmaraton robotów w Pekinie. W 2025 r. wystartowało 21 humanoidów, a ukończyło zaledwie 6 — maszyny przegrzewały się, przewracały i wymagały chłodzenia sprejem, a zwycięski Tiangong Ultra potrzebował 2 h 40 min i trzech wymian baterii na dystansie 21,1 km. Rok później wystartowało ponad 300 robotów, a rekord trasy spadł do 50 min 26 s — postęp jest realny, ale wciąż mierzy się go liczbą wymian baterii.

Przegrzewanie dotyczy też pracy statycznej. SemiAnalysis opisuje, że wczesne egzemplarze G1 utrzymywały 2-3 kg w zgiętych ramionach przez 2-3 minuty, po czym potrzebowały ok. 30 minut chłodzenia — pięć minut pracy na godzinę to nie jest produktywny robot. Producenci odpowiadają konstrukcyjnie: T800 ma aktywne chłodzenie przegubów nóg, a G1 — niskoinercyjne silniki PMSM o lepszym odprowadzaniu ciepła.

Serwisowalność gra na korzyść QDD: przekładnie planetarne o niskim przełożeniu wytwarza wielu dostawców na standardowych obrabiarkach, podczas gdy przekładnia falowa wymaga ok. 13-etapowego procesu, który lider rynku Harmonic Drive doskonalił dekadami. Uszkodzony przegub falowy jest trudny i kosztowny w naprawie poza wyspecjalizowanym serwisem — części pochodzą od wąskiego grona dostawców. Koszty napraw i przestojów w całym cyklu życia policzysz w kalkulatorze TCO.
